Consolidamento di un fabbricato ad uso residenziale (Monghidoro)

Progettazione:

Strutturale e DL

Fasi Progettuali:

Fattibilità Tecnica - Economica
Esecutiva

Committente:

Privato

Avanzamento:

100% Completato

Anno:

2023

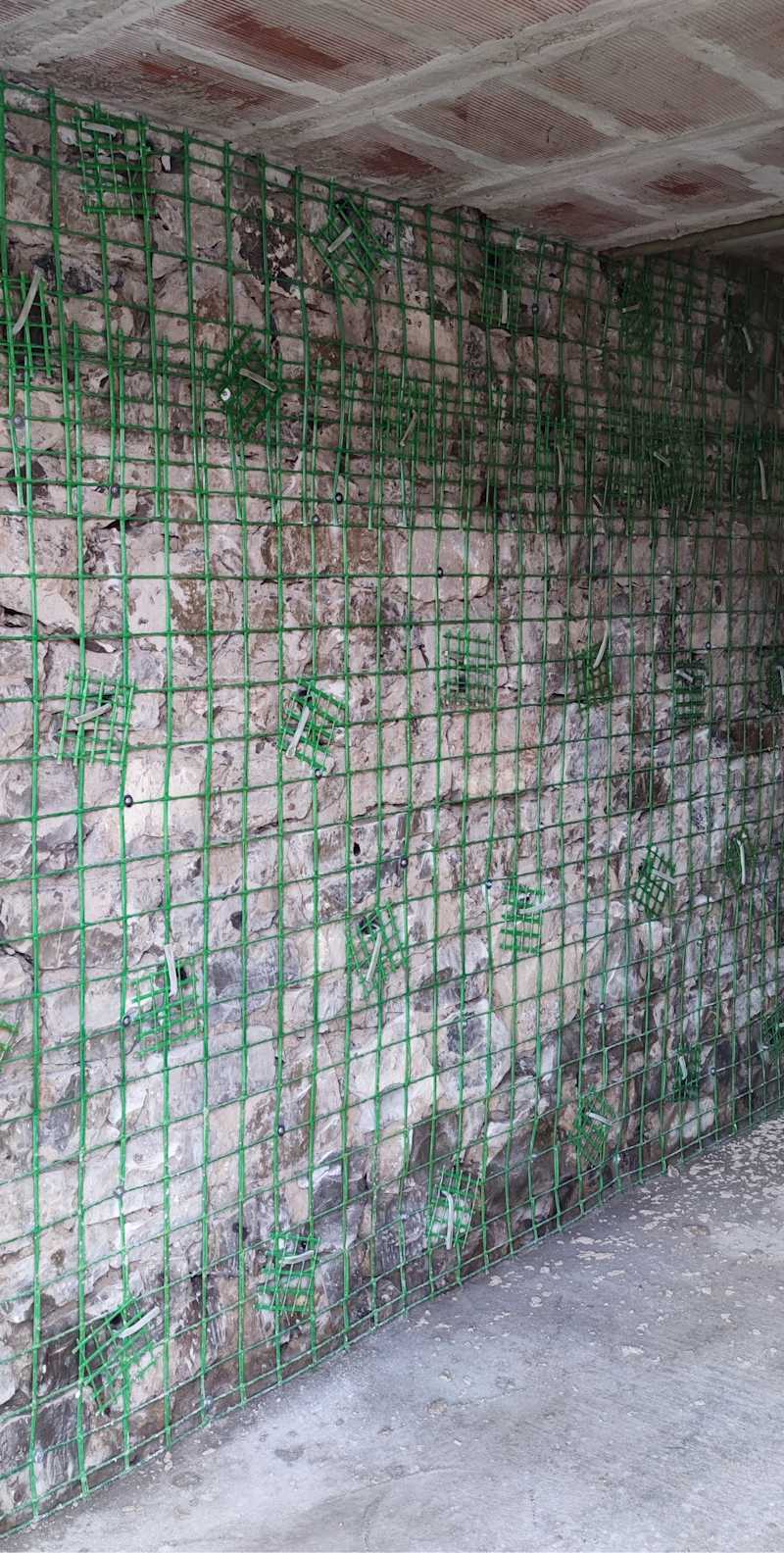

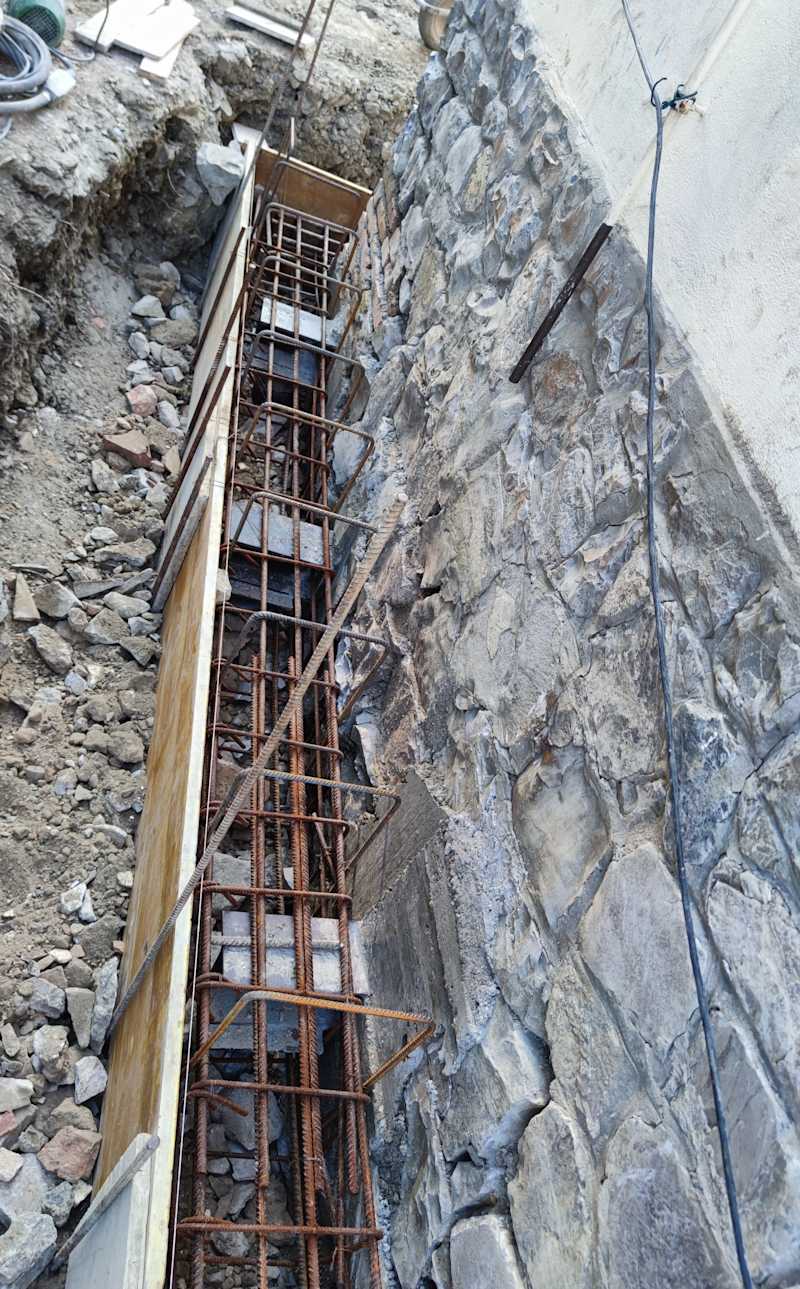

Interventi locali per ìl consolidamento delle fondazioni esistenti con cordoli in c.a. e micropali, rinforzo dei maschi murari ed installazione di catene in acciaio a livello di impalcati.

Prova sismica

Come cambia la risposta di un edificio durante un terremoto dopo un intervento strutturale.

Stato di fattoCon controventispostamenti amplificati ×25

Stato di fatto · drift max0,00%spostamento di picco in copertura 0 mm

Con controventi · drift max0,00%spostamento di picco in copertura 0 mm

Modello illustrativo, non un'analisi strutturale. Ogni edificio è un oscillatore a un grado di libertà nel suo primo modo: T = 0,60 s e ζ = 3% allo stato di fatto, T = 0,30 s con i controventi. Il TMD ha il 5% della massa ed è tarato secondo Den Hartog. Accelerogramma sintetico con PGA 0,30 g. La tacca sulle barre indica il limite di drift di 0,5% h (NTC 2018, SLD, tamponature fragili).

Classe di rischio sismico

Le Linee guida del DM 58/2017 classificano gli edifici da A+ a G, in base alla perdita economica attesa (PAM) e alla sicurezza delle persone (IS-V). Scegli un intervento per vedere di quante classi migliora un edificio tipo: edificio residenziale in c.a. degli anni '70, 4 piani, progettato per soli carichi verticali.

InterventoRinforzo dei nodiIncamiciatura dei pilastriControventi in acciaioIsolamento alla base

A+PAM ≤ 0,5% · IS-V > 100%
APAM 0,5–1,0% · IS-V 80–100%dopo
BPAM 1,0–1,5% · IS-V 60–80%dopo
CPAM 1,5–2,5% · IS-V 45–60%dopo
DPAM 2,5–3,5% · IS-V 30–45%dopo
EPAM 3,5–4,5% · IS-V 15–30%
FPAM 4,5–7,5% · IS-V < 15%prima
GPAM > 7,5%

Da F a D+2 classi

PAM: 4,8% → 3,3%classe F → D
IS-V: 28% → 46%classe E → C

Rinforzo dei nodi trave-pilastro perimetrali con tessuti in fibra (FRP) e chiusura dei meccanismi fragili.

Da F a C+3 classi

PAM: 4,8% → 2,3%classe F → C
IS-V: 28% → 62%classe E → B

Incamiciatura in c.a. o con angolari e calastrelli in acciaio dei pilastri più sollecitati, insieme al rinforzo dei nodi.

Da F a B+4 classi

PAM: 4,8% → 1,4%classe F → B
IS-V: 28% → 84%classe E → A

Nuovi controventi in acciaio o pareti in c.a. che assorbono l'azione sismica, con fondazioni dedicate.

Da F a A+5 classi

PAM: 4,8% → 0,9%classe F → A
IS-V: 28% → 105%classe E → A+

Isolatori sismici sotto la struttura, con taglio dei pilastri e un nuovo solaio di base: l'edificio si disaccoppia dal terreno.

Valori tipici a scopo illustrativo, non una valutazione: la classe reale di un edificio si ricava solo da rilievo, indagini e calcolo. La classe è la peggiore tra quella del PAM e quella dell'IS-V. Il salto di classe è il requisito delle detrazioni per la riduzione del rischio sismico, le cui aliquote cambiano nel tempo: le verifichiamo caso per caso.
